SYWV-50型無線通信用50Ω泡沫聚烯烴絕緣編織外導體射頻同軸

咨詢客服

產品型號、生產范圍
產品用途

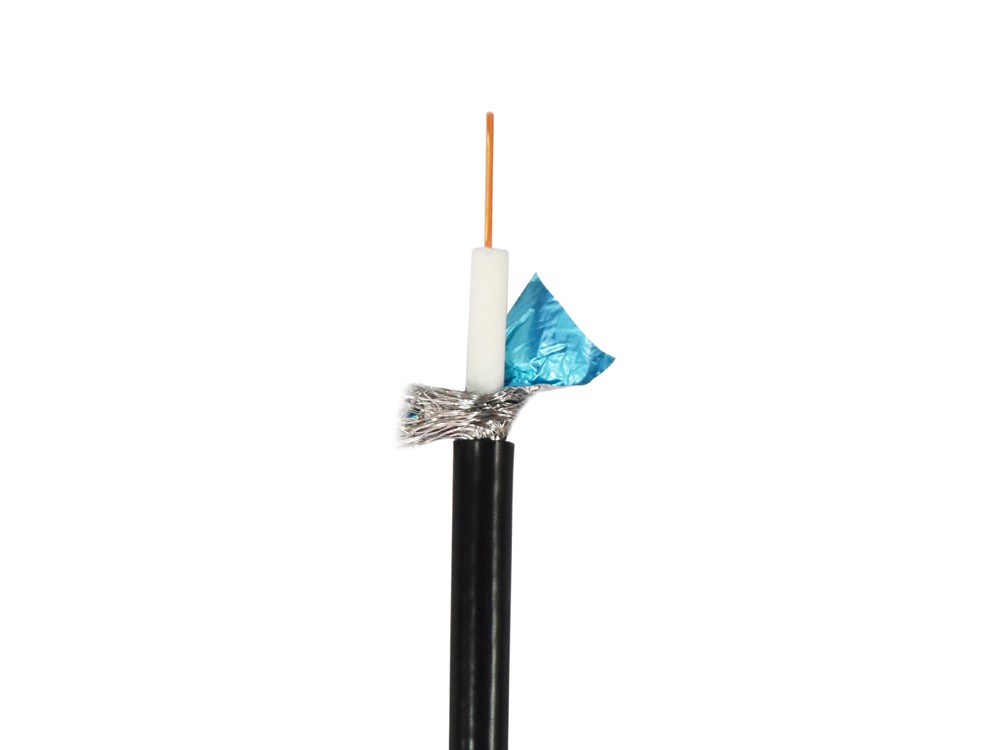

產品結構
產品性能
產品優勢(賣點)
產品代碼識別

產品參數
型號規格	內導體結構NO./mm	絕緣外徑（mm）	外導體外徑（mm）	護套
型號規格	內導體結構NO./mm	絕緣外徑（mm）	外導體外徑（mm）	最小厚度（mm）	外徑（mm）
SYWV50-3	1/1.1	3.00±0.15	3.6±0.15	0.55	5.8
SYWV50-4	1/1.4	3.80±0.20	4.5±0.20	0.65	6.7
SYWV50-5	1/1.8	4.80±0.20	5.5±0.20	0.7	7.7
SYWV50-7	1/2.75	7.25±0.25	8.0±0.25	0.7	10
SYWV50-9	1/3.1	8.50±0.25	9.4±0.25	0.7	10.6
SYWV50-10	1/3.6	9.60±0.25	10.5±0.25	0.8	13.2
SYWV50-12	1/4.45	11.70±0.25	12.6±0.25	0.8	15.8

要求

單位

頻率

規格代號

（MHz）

特性阻抗

1000

50±2

最大衰減常數（20℃）

db/100m

100

11.1

8.5

6.6

4.3

3.9

3.4

2.7

150

13.8

10.4

8.1

5.3

4.8

4.2

3.3

280

18.8

14.3

11.1

7.4

6.6

5.7

4.6

350

21.1

12.6

8.2

7.4

6.4

5.1

400

22.6

17.1

13.4

8.8

5.5

800

適應于移動通訊及無線電通訊天線饋線及地面基站用天線跳線，機房用饋線及天線連接線，軍用數據信息傳輸線等。

1.內導體采用銅包鋁線或實心無氧銅線，衰減阻抗更低，傳導更優異。
2.外導體采用鋁塑復合帶繞包和鍍錫銅絲高密度編織，全面隔離雜波信號干擾。
3.注氮發泡聚乙烯絕緣，50歐姆特性阻抗，工作頻率范圍：100-3600MHZ
4.抗氧化優質聚氯乙烯護套，耐磨損，抗干擾，柔韌性更強，環保材質，符合ROHS標準
